超聲流量計探頭安裝位置對測量影響數值仿真研究
摘要：
超聲流量計非實流標定方法中一個尚待解決的問題是超聲探頭安裝位置對流量測量的影響，該問題始終制約著超聲流量計非實流標定技術的發展。為解決這一難題，提出利用計算流體動力學數值仿真來研究這一問題的方法?；趯?shí)流試驗獲得超聲流量計探頭位置對其測量結果的定量影響，并將其作為數值仿真依據，探索仿真模型建立方法；在驗證數值仿真方法的基礎上對超聲探頭的兩個典型安裝位置——全伸和全縮進行研究；通過分析流場流動機理、各聲道速度分布以及探頭處的流場變化，最終獲得探頭安裝位置對流量測量的影響規律以及產生的測量誤差。兩個安裝位置相比，探頭全伸比全縮測量效果更好，即推薦探頭全伸為超聲流量計探頭最佳安裝位置。
0 前言
超聲流量計近十年發展迅速，與傳統流量計相比，具有無可動部件、管道中無阻擋件、無壓力損失，測量范圍寬、重復性高等優點，其中最為突出的優點是可用于大管徑流量測量，且具有較高的測量精度。目前，多聲道超聲流量計廣泛應用于國內外大型水電站輸水管道的流量計量，以實現水輪機效率和狀態的在線監測。此外，美國、荷蘭、英國和德國等12個國家已將多聲道超聲流量計應用于15cm（6in）以上口徑的天然氣貿易輸送計量。我國在“西氣東輸”工程中，也正在研究將超聲流量計取代傳統的孔板流量計達到準確計量、節能降耗的目的。但在其使用過程中存在一個亟待解決的問題，即受流量標準裝置口徑的限制，無法對大口徑超聲流量計進行實流標定。因此，近些年來研究人員也在探索對其進行非實流標定的方法，并取得了顯著成果。時差式超聲流量計的測量原理是基于長度和時間這兩個基本量的結合，其導出量溯源性較好。對于符合國際標準的多聲道超聲流量計，其流量積分公式中的所有系數均是確定不變的，這為非實流標定方法精度打下了基礎。
在落實和完善非實流標定方法的過程中，存在一個關鍵問題尚待研究和解決。美國國家規程（ASMEPTC18-2002）提到：超聲探頭相對于管道內壁凹陷或凸起會對測量產生影響。凹陷會使流場產生扭曲變形；凸起會使測量聲道的流速不完整，導致測量值偏低。一般聲道長度為1m時會偏低0.35％，5m時偏低0.05％，這個誤差取決于超聲傳感器的設計和安裝。雖然標準中已有提及，但學者對于該方面的研究卻很少，缺乏強有力的理論分析和數據支撐。1996年VOSER通過數值仿真方法研究8聲道超聲流量計探頭插入管道內壁對測量的影響，指出當口徑大于2m且流速不低于0.1m/s時，探頭對測量的影響可以在±0.5％以內，口徑越小，探頭對流場的影響越嚴重，測量誤差越大。但文章中并未分析解釋造成這種影響的原因，只給出了最后的定量結論。1998年LOWELL等通過試驗方法驗證了VOSER的結論，但同樣缺少對結論的分析和解釋。2006年RENALDAS利用溫差式風速儀對探頭凹陷在管壁的情況實測了各聲道的速度分布，指出凹槽處流動會產生扭曲，破壞速度分布的對稱性，進而對流量測量造成影響。文中的分析是對前人研究成果的補充和解釋，但仍無法獲知探頭對管道內整個流場造成的影響。本文在前人研究工作的基礎上，基于實流試驗和數值仿真同時開展研究，對探頭插入管道以及凹陷在管壁兩個典型位置進行討論。實流試驗獲得宏觀的定量結論，且作為驗證數值仿真的基礎。再通過數值仿真從微觀上分析探頭對流場內部的影響，獲得探頭安裝位置對流量測量的影響規律，進而定量給出探頭影響引入的測量誤差。
1 仿真模型建立
DN50018聲道超聲流量計，聲道布置形式以及流量計算參照ASMEPTC18-2002，如圖1所示。
受篇幅限制，不對模型、網格建立以及重要參數的設置過程進行詳細介紹，只給出最終的模型方案：將整個計算域分成三個部分，前直管段、超聲流量計和后直管段，分別進行網格劃分。其中，前、后直管段采用六面體網格，一方面保證了網格質量，另一方面大幅度減少了網格數量。由于靠近管壁處速度梯度較大，因此對壁面附近網格進行了局部加密，采用邊界層網格，按照FirstRow（第一層網格尺寸）、GrowthFactor（尺寸增長系數）、Rows（層數）依次為1、1.1、15進行設置。超聲流量計部分是流量計算的關鍵區域，特別是超聲探頭尺寸（直徑12mm）相對管徑（DN500）來說很小，因此采用了設置增長函數的四面體網格方案（圖4），以各個探頭為源面網格尺寸由小變大，保證了探頭附近的網格局部加密。最終整個計算域的網格總數量為700萬左右。湍流模型采用RSM，SIMPLE算法，一階離散格式。邊界條件為均勻速度入口，出流出口，體與體之間連接面采用交接面，介質為水，壁面光滑。
以下將對超聲探頭全伸和全縮兩個典型位置的流場及其測量特性進行分析，在此之前先對DN50018聲道各聲道的命名進行規定，如圖5所示，流體沿x軸正方向流動。
由于超聲流量計上游及下游均為直管段，且沒有阻流件影響，因此管道內部流場應為軸對稱分布。以下僅給出了v=1.004m/s時最短聲道1和最長聲道5上軸向速度分布圖和聲道截面上軸向速度等值線圖，來說明探頭全伸對流場造成的影響。
由圖6分析，探頭伸入管道內部會在探頭下游產生回流（圖6）。對于上游側的探頭來說，回流正好位于聲道上，因此呈現出負速度；而對于下游側的探頭，雖然也有回流存在，但卻不在聲道上，因此不會影響聲道上的速度分布。整體來看，探頭伸入管道造成了聲道上速度分布的嚴重不對稱（圖7）。聲道1和聲道5對流場的影響趨勢相同，但聲道5探頭伸入管道內的長度相對較短，因此對速度分布造成的影響沒有聲道1明顯（圖7b）。需要特別指出，聲道1靠近下游側的速度分布有一凹陷處（圖7a），這是由于聲道1和聲道10探頭距離較近，聲道1下游側正好位于聲道1上游探頭的尾跡區域，造成了兩探頭之間的相互影響。
與前述研究方法類似，以下僅給出v=0.994m/s時最短聲道1和最長聲道5上軸向速度分布圖和聲道截面上軸向速度等值線圖，來說明探頭全縮對流場造成的影響。
由圖9可知，流體在流經探頭位置時，由于在管壁內側有一凹槽，流體在聲道兩端均會產生回流，出現負速度，使得沿聲道速度分布基本對稱（圖10）。此外，凹槽內的流速相對較小，隨著探頭縮入管道內壁的長度逐漸減小，凹槽區逐漸減小，相應低流速區域也逐漸減?。▓D10）。
3 結論
通過對超聲探頭兩個典型位置——全伸和全縮的數值仿真研究，得到以下結論。
?。?）利用數值仿真進行超聲探頭對測量影響的研究，該方法是可行且有效的，本文提出了模型建立方法。
?。?）探頭全伸和全縮時都會造成流量測量的負誤差，沿各聲道均會產生負速度，但由于二者產生機理不同造成負速度出現的位置也不同。探頭全伸時，由于聲道一端位于探頭下游尾跡區，回流產生負速度，而另一端不受影響，因此速度始終為正；探頭全縮時，由于管壁有凹槽，使得凹槽區內的流速均較低，且聲道兩端均會產生回流，造成負速度。
?。?）探頭安裝位置對流量測量的影響不可忽視。兩個安裝位置相比，探頭全伸比全縮測量效果更好，因此推薦超聲流量計采用探頭插入管道這種安裝方式來進行流量測量。
超聲流量計非實流標定方法中一個尚待解決的問題是超聲探頭安裝位置對流量測量的影響，該問題始終制約著超聲流量計非實流標定技術的發展。為解決這一難題，提出利用計算流體動力學數值仿真來研究這一問題的方法?；趯?shí)流試驗獲得超聲流量計探頭位置對其測量結果的定量影響，并將其作為數值仿真依據，探索仿真模型建立方法；在驗證數值仿真方法的基礎上對超聲探頭的兩個典型安裝位置——全伸和全縮進行研究；通過分析流場流動機理、各聲道速度分布以及探頭處的流場變化，最終獲得探頭安裝位置對流量測量的影響規律以及產生的測量誤差。兩個安裝位置相比，探頭全伸比全縮測量效果更好，即推薦探頭全伸為超聲流量計探頭最佳安裝位置。
0 前言
超聲流量計近十年發展迅速，與傳統流量計相比，具有無可動部件、管道中無阻擋件、無壓力損失，測量范圍寬、重復性高等優點，其中最為突出的優點是可用于大管徑流量測量，且具有較高的測量精度。目前，多聲道超聲流量計廣泛應用于國內外大型水電站輸水管道的流量計量，以實現水輪機效率和狀態的在線監測。此外，美國、荷蘭、英國和德國等12個國家已將多聲道超聲流量計應用于15cm（6in）以上口徑的天然氣貿易輸送計量。我國在“西氣東輸”工程中，也正在研究將超聲流量計取代傳統的孔板流量計達到準確計量、節能降耗的目的。但在其使用過程中存在一個亟待解決的問題，即受流量標準裝置口徑的限制，無法對大口徑超聲流量計進行實流標定。因此，近些年來研究人員也在探索對其進行非實流標定的方法，并取得了顯著成果。時差式超聲流量計的測量原理是基于長度和時間這兩個基本量的結合，其導出量溯源性較好。對于符合國際標準的多聲道超聲流量計，其流量積分公式中的所有系數均是確定不變的，這為非實流標定方法精度打下了基礎。
在落實和完善非實流標定方法的過程中，存在一個關鍵問題尚待研究和解決。美國國家規程（ASMEPTC18-2002）提到：超聲探頭相對于管道內壁凹陷或凸起會對測量產生影響。凹陷會使流場產生扭曲變形；凸起會使測量聲道的流速不完整，導致測量值偏低。一般聲道長度為1m時會偏低0.35％，5m時偏低0.05％，這個誤差取決于超聲傳感器的設計和安裝。雖然標準中已有提及，但學者對于該方面的研究卻很少，缺乏強有力的理論分析和數據支撐。1996年VOSER通過數值仿真方法研究8聲道超聲流量計探頭插入管道內壁對測量的影響，指出當口徑大于2m且流速不低于0.1m/s時，探頭對測量的影響可以在±0.5％以內，口徑越小，探頭對流場的影響越嚴重，測量誤差越大。但文章中并未分析解釋造成這種影響的原因，只給出了最后的定量結論。1998年LOWELL等通過試驗方法驗證了VOSER的結論，但同樣缺少對結論的分析和解釋。2006年RENALDAS利用溫差式風速儀對探頭凹陷在管壁的情況實測了各聲道的速度分布，指出凹槽處流動會產生扭曲，破壞速度分布的對稱性，進而對流量測量造成影響。文中的分析是對前人研究成果的補充和解釋，但仍無法獲知探頭對管道內整個流場造成的影響。本文在前人研究工作的基礎上，基于實流試驗和數值仿真同時開展研究，對探頭插入管道以及凹陷在管壁兩個典型位置進行討論。實流試驗獲得宏觀的定量結論，且作為驗證數值仿真的基礎。再通過數值仿真從微觀上分析探頭對流場內部的影響，獲得探頭安裝位置對流量測量的影響規律，進而定量給出探頭影響引入的測量誤差。
1 仿真模型建立
DN50018聲道超聲流量計，聲道布置形式以及流量計算參照ASMEPTC18-2002，如圖1所示。
圖1 DN500 18聲道超聲流量計

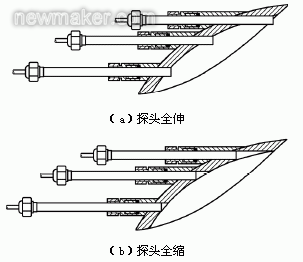

圖2 探頭安裝位置

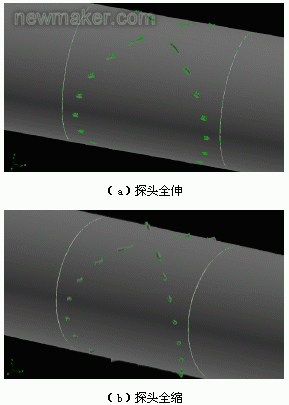

圖3 建模模型

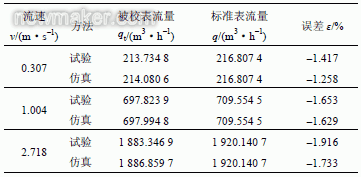

表1 試驗仿真結果對比
受篇幅限制，不對模型、網格建立以及重要參數的設置過程進行詳細介紹，只給出最終的模型方案：將整個計算域分成三個部分，前直管段、超聲流量計和后直管段，分別進行網格劃分。其中，前、后直管段采用六面體網格，一方面保證了網格質量，另一方面大幅度減少了網格數量。由于靠近管壁處速度梯度較大，因此對壁面附近網格進行了局部加密，采用邊界層網格，按照FirstRow（第一層網格尺寸）、GrowthFactor（尺寸增長系數）、Rows（層數）依次為1、1.1、15進行設置。超聲流量計部分是流量計算的關鍵區域，特別是超聲探頭尺寸（直徑12mm）相對管徑（DN500）來說很小，因此采用了設置增長函數的四面體網格方案（圖4），以各個探頭為源面網格尺寸由小變大，保證了探頭附近的網格局部加密。最終整個計算域的網格總數量為700萬左右。湍流模型采用RSM，SIMPLE算法，一階離散格式。邊界條件為均勻速度入口，出流出口，體與體之間連接面采用交接面，介質為水，壁面光滑。
圖4 計算域網格剖分圖
以下將對超聲探頭全伸和全縮兩個典型位置的流場及其測量特性進行分析，在此之前先對DN50018聲道各聲道的命名進行規定，如圖5所示，流體沿x軸正方向流動。

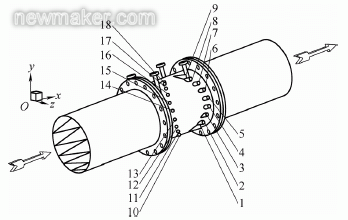

圖5 18聲道命名規定
由于超聲流量計上游及下游均為直管段，且沒有阻流件影響，因此管道內部流場應為軸對稱分布。以下僅給出了v=1.004m/s時最短聲道1和最長聲道5上軸向速度分布圖和聲道截面上軸向速度等值線圖，來說明探頭全伸對流場造成的影響。
由圖6分析，探頭伸入管道內部會在探頭下游產生回流（圖6）。對于上游側的探頭來說，回流正好位于聲道上，因此呈現出負速度；而對于下游側的探頭，雖然也有回流存在，但卻不在聲道上，因此不會影響聲道上的速度分布。整體來看，探頭伸入管道造成了聲道上速度分布的嚴重不對稱（圖7）。聲道1和聲道5對流場的影響趨勢相同，但聲道5探頭伸入管道內的長度相對較短，因此對速度分布造成的影響沒有聲道1明顯（圖7b）。需要特別指出，聲道1靠近下游側的速度分布有一凹陷處（圖7a），這是由于聲道1和聲道10探頭距離較近，聲道1下游側正好位于聲道1上游探頭的尾跡區域，造成了兩探頭之間的相互影響。

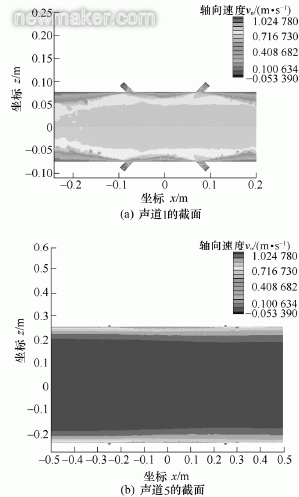

圖6 聲道截面軸向速度等值線圖

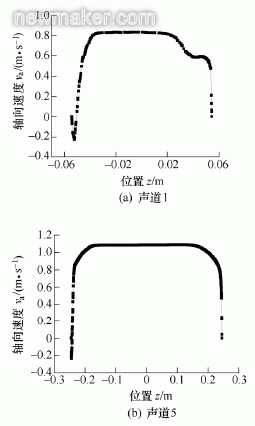

圖7 沿聲道軸向速度分布

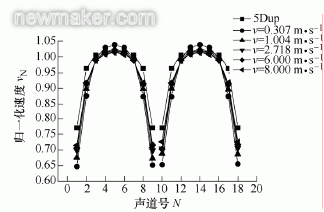

圖8 探頭全伸時18聲道平均速度歸一化比較
表2 流速增大時的仿真結果
與前述研究方法類似，以下僅給出v=0.994m/s時最短聲道1和最長聲道5上軸向速度分布圖和聲道截面上軸向速度等值線圖，來說明探頭全縮對流場造成的影響。
由圖9可知，流體在流經探頭位置時，由于在管壁內側有一凹槽，流體在聲道兩端均會產生回流，出現負速度，使得沿聲道速度分布基本對稱（圖10）。此外，凹槽內的流速相對較小，隨著探頭縮入管道內壁的長度逐漸減小，凹槽區逐漸減小，相應低流速區域也逐漸減?。▓D10）。

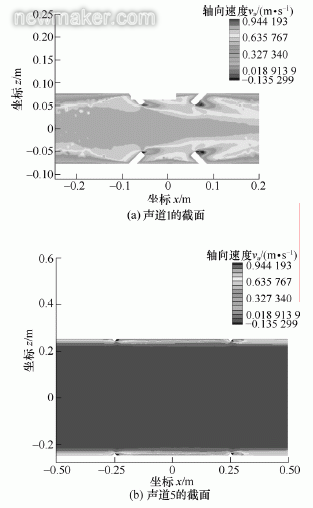

圖9 聲道截面軸向速度等值線圖

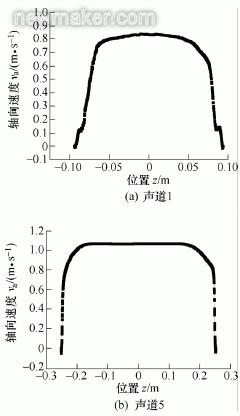

圖10 沿聲道軸向速度分布

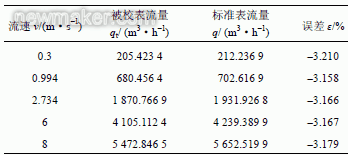

表3 探頭全縮仿真結果

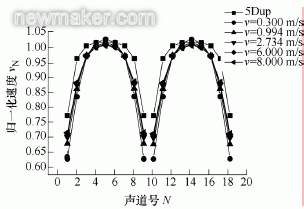

圖11 探頭全縮時18聲道平均速度歸一化比較
3 結論
通過對超聲探頭兩個典型位置——全伸和全縮的數值仿真研究，得到以下結論。
?。?）利用數值仿真進行超聲探頭對測量影響的研究，該方法是可行且有效的，本文提出了模型建立方法。
?。?）探頭全伸和全縮時都會造成流量測量的負誤差，沿各聲道均會產生負速度，但由于二者產生機理不同造成負速度出現的位置也不同。探頭全伸時，由于聲道一端位于探頭下游尾跡區，回流產生負速度，而另一端不受影響，因此速度始終為正；探頭全縮時，由于管壁有凹槽，使得凹槽區內的流速均較低，且聲道兩端均會產生回流，造成負速度。
?。?）探頭安裝位置對流量測量的影響不可忽視。兩個安裝位置相比，探頭全伸比全縮測量效果更好，因此推薦超聲流量計采用探頭插入管道這種安裝方式來進行流量測量。
