磁翻板液位計是一種用于檢測容器液位的測量器具，它由液位管、磁翻板顯示機構、磁性浮子、上連接管、下連接管以及排污管組成。當被測容器中的液位升降時，液位管中的磁性浮子也隨之升降，磁性浮子通過磁耦合原理控制磁翻板進行翻轉，當液位上升時，翻板由白色轉變?yōu)榧t色，當液位下降時，翻板由紅色轉變?yōu)榘咨甘酒鞯募t白交界處則為容器內部液位的實際高度。

　　[磁翻板液位計在一些溫度較高的工業環境下使用時，磁性浮子容易出現退磁現象，這會影響磁翻板顯示機構的顯示結果，如果不及時發現，會導致不可預估的后果。

　　創意無極限，儀表大發明。針對上述情況，為克服現有技術之缺陷，今天【儀表大發明】為大家介紹一個獲國家授權的實用新型專利——一種新型磁翻板液位計。
　　
儀表大發明：新型磁翻板液位計

    具體說明：

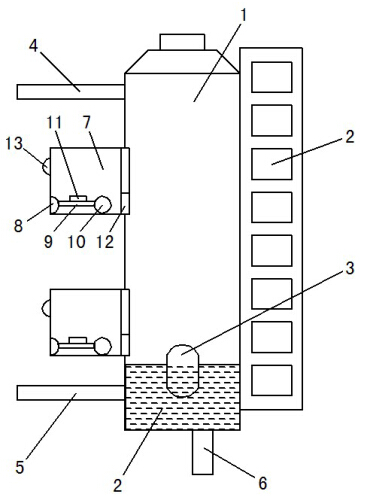

　　一種新型磁翻板液位計，包括液位管、磁翻板顯示機構、磁性浮子、上連接管、下連接管以及排污管；所述液位管的側部設有若干個空心長方體；在每個空心長方體內都設有鉸鏈、直桿、浮球以及水銀開關，在每個空心長方體外側設有一個指示燈，其中，所述直桿的一端通過鉸鏈與空心長方體的下端活動連接，直桿的另一端連接浮球，所述水銀開關設于直桿上，所述指示燈通過水銀開關與電源連接；所述空心長方體與液位管接觸面的低端設有流通孔。

　　作為本實用新型的進一步優化方案，所述流通孔為蜂窩狀流通孔。

　　作為本實用新型的進一步優化方案，所述空心長方體的數量為2-4個。

　　作為本實用新型的進一步優化方案，所述浮球?yàn)椴讳P鋼材料制成的浮球。

　　技術效果：1、本實用新型能方便工作人員對磁翻板顯示機構的顯示結果進行檢查，有效提高了磁翻板液位計的使用可靠性。2、空心長方體內的浮球?yàn)椴讳P鋼材料制成的浮球，其具有較好的耐腐蝕性，適合在冶金、礦工、污水處理等工業環境進行使用。
