電磁流量計安裝規范介紹
近期觀察走訪了解，發現電磁流量計有安裝不規范的現象，安裝沒按技術要求安裝等情況，造成流量計計量不準確，穩定差。現在讓我們跟隨工作人員一起來了解一下如何正確的安裝好智能電磁流量計。
1、安裝場所的要求
通常電磁流量傳感器外殼防護等極為IP67，對安裝場所有以下要求。
1）測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；
2）盡可能避免測量管內變成負壓；
3）選擇震動小的場所，特別對一體型儀表；
4）避免附近有大電機、大變壓器等，以免引起電磁場干擾；
5）易于實現傳感器單獨接地的場所；
6）盡可能避開周?chē)h(huán)境有高濃度腐蝕性氣體；
7）環境溫度在－25/－10～50/600℃范圍內，一體形結構溫度還受制于電子元器件，范圍要窄些；
8）盡可能避免受陽光直照；

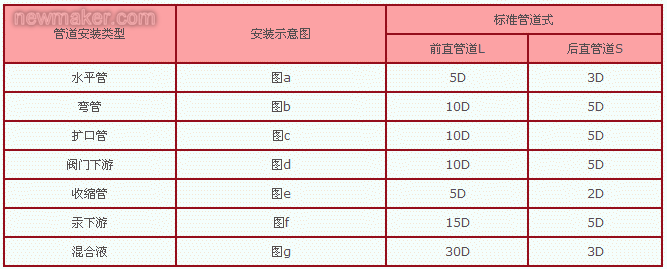

2、安裝直管段的要求
首先注意傳感器本身不能作為荷重支撐點，它不能支撐比鄰的工作管道，應有夾持它的管道承重。為獲得正常測量精確度，電磁流量傳感器上游也要有一定長度直管段，但其長度與大部分其它流量?jī)x表相比要求較低。

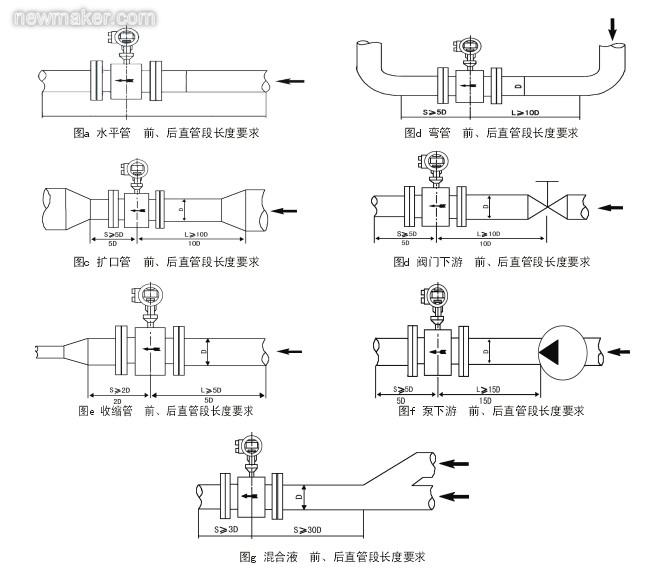

90o彎頭、T 形管、同心異徑管、全開閘閥后要離傳感器進口端法蘭連接面5倍直徑（5D）長度的直管段，不同開度的閥則需要10D；下游直管段為（2～3）D；但要防止蝶閥閥片伸入到傳感器測量管內。各標準或檢定規程所提出上下游直管段長度亦不一致，有的電磁流量計要求比通常要求高。這是由于為保證達到當前0.5 級精度儀表的要求。
傳感器安裝方向水平、垂直或傾斜（流體必須水平或傾斜向上方向流動）均可，不受限制。但要保證測量管與工藝管道同軸。其軸線偏離不得超過2MM。測量固液兩相流體最好垂直安裝，自下而上流動。
這樣能避免水平安裝時襯里下半部局部磨損嚴重，低流速時固相沉淀等缺點。
在傳感器鄰近管道進行焊接或火焰切割時，要采取隔離措施,防止襯里受熱，且必須確認儀表轉換器信號線未連接，防止損壞轉換器水平安裝時要使電極軸線平行于地平線，不要處于垂直于地平線，因?yàn)樘幱诘夭康碾姌O易被沉積物覆蓋，頂部電極易被液體中偶存氣泡擦過遮住電極表面，使輸出信號波動。
4、負壓管系的安裝
氟塑料襯里傳感器須謹慎地應用于負壓管系；正壓管系應防止產生負壓，例如液體溫度高于室溫的管系，關閉傳感器上下游截止閥停止運行后，流體冷卻收縮會形成負壓，應在傳感器附近裝負壓防止閥，有制造廠規定PTFE 和PFA 塑料襯里應用于負壓管系的壓力可在200C、1000C、1300C 時使用的絕對壓力必須分別大于對于不導電管道，接地法蘭夾裝在傳感器法蘭和管道法蘭之間。
5、接地
傳感器必須單獨接地（接地電阻10Ω以下）。分離型原則上接地應在傳感器一側，轉換器接地應在同一接地點。如傳感器裝在有陰極腐蝕保護管道上，除了傳感器和接地環一起接地外，還要用較粗銅導線（16mm ）饒過傳感器跨接管道兩連接法蘭上，使陰極保護電流于傳感器之間隔離。
有時后雜散電流過大，如電解槽沿著電解液的泄漏電流影響EMF正常測量，則可采取流量傳感器與其連接的工藝之間電氣隔離的辦法。同樣有陰極保護的管線上，陰極保護電流影響EMF 測量時，也可以采取本方法。
二、轉換器及其附件的安裝規范
1、轉換器和傳感器之間的信號電纜長度不能大于50M，且信號電纜必須用鍍鋅管套穿。如鍍鋅管在空中，應把鍍鋅管用導線可靠接地，接地電阻小于10 歐姆
2、供電電源為220v 單向交流電，在儀表箱里面加裝空氣開關，避雷器和空氣開關并聯連接，導線從空氣開關出來后接一個三項插座
3、避雷器接地
避雷器接地線長度不能超過1M，截面積大于6MM 方的多股銅芯絕緣導線。如附近沒有地網，應在避雷器附近作一個簡易地網，方法如下：用三條長度為1.5M的扁鋼或者角鋼，按正三角形排列打入地下，上面用扁鋼條把三條扁鋼焊接起來，在其中一角焊接螺栓，然后把避雷器接地線接上即可220V AC避雷接地線地平面安裝面板。
