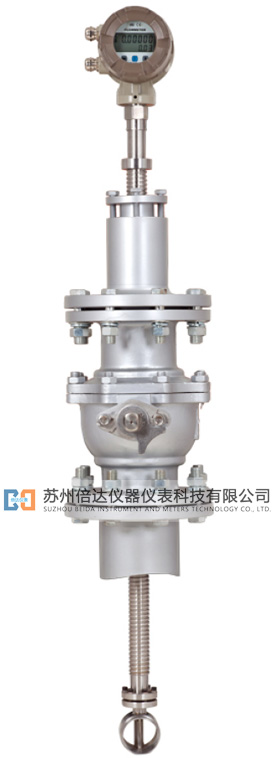

插入式渦街流量傳感器
一、概述
　　插入式渦街流量傳感器，可廣泛的使用于各種行業大口徑管道中氣體、液體、蒸汽流量計量，也可測量含有微小顆粒，雜質的渾濁液體，并可作為流量變送器用于自動控制系統中。
　　插入式渦街流量傳感器防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdⅡBT6。

二、工作原理
　　按國際標準化組織IS07145（在環形截面封閉管道中的流體流量測定---在截面一點的速度測量法），采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的脈沖或電流信號。

三、產品特點
　　可實現不斷流拆裝傳感器，可實現放大器與傳感器分離。
　　采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
　　壓力損失小，量程范圍寬，范圍度達25：1 。
　　無可動部件，長期穩定，結構簡單便于安裝和維護。
　　可測介質溫度達+250℃。

四、技術規格

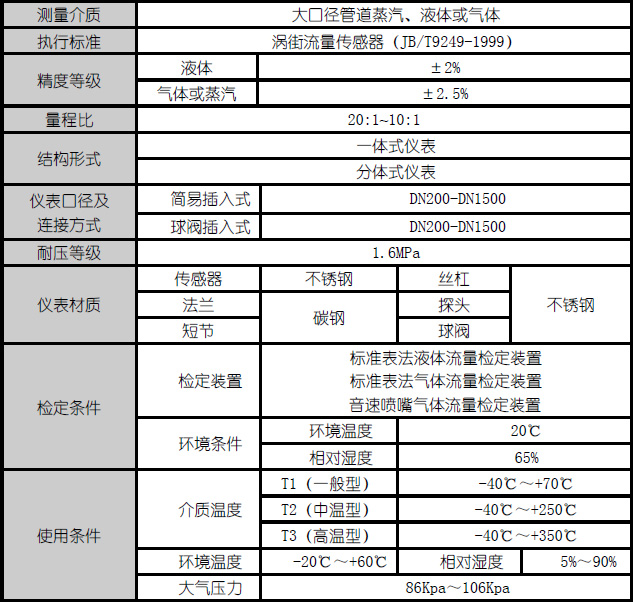

表4.1 插入式渦街傳感器通用指標

五、儀表選型

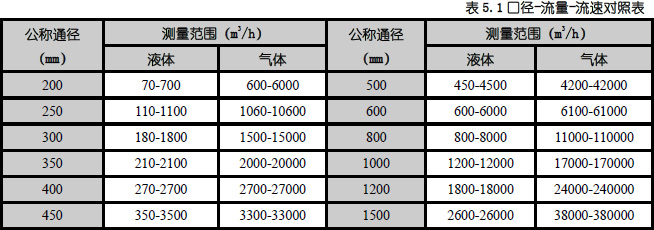

　　A、一般液體和氣體使用流量范圍

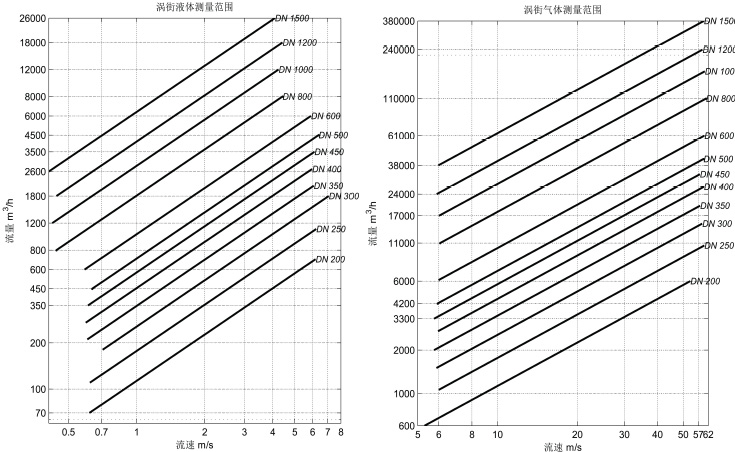

圖5.1 口徑-流量-流速



　　液體使用流量范圍的測試條件是常溫水（t=20℃，p=1000kg/m3）。
　　氣體使用測量范圍的測試條件是常溫常壓的空氣（t=20℃，P=101.325Kpa,ρ=1.205kg/m3）。
　　B、已知標準狀態下的體積流量換算成工況下的體積流量（參考管道式渦街§4.3.3 儀表選型）

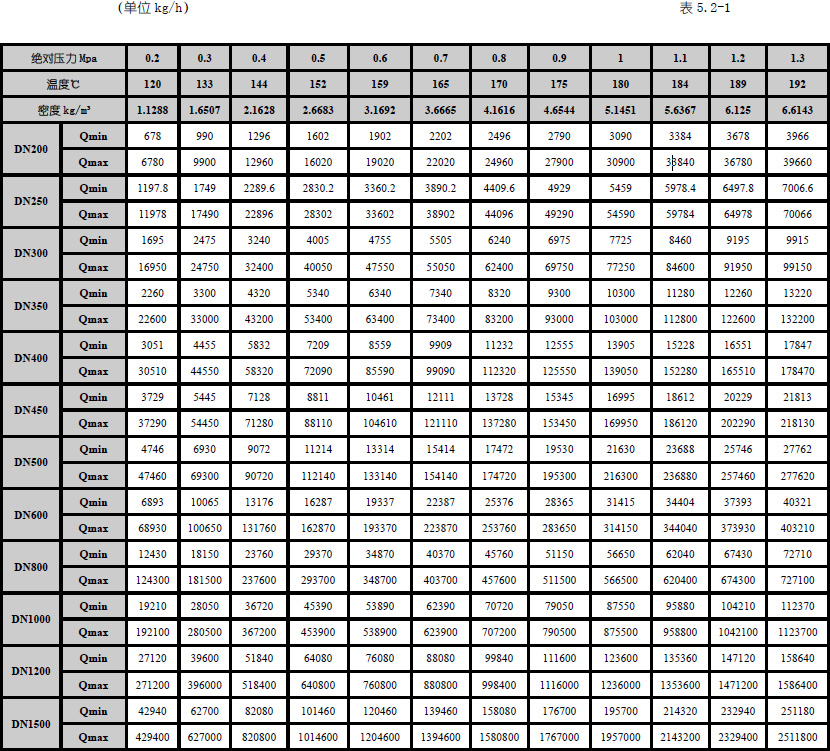

　　C、對于飽和蒸汽，可按表5.2 所給質量流量的范圍對照選取。

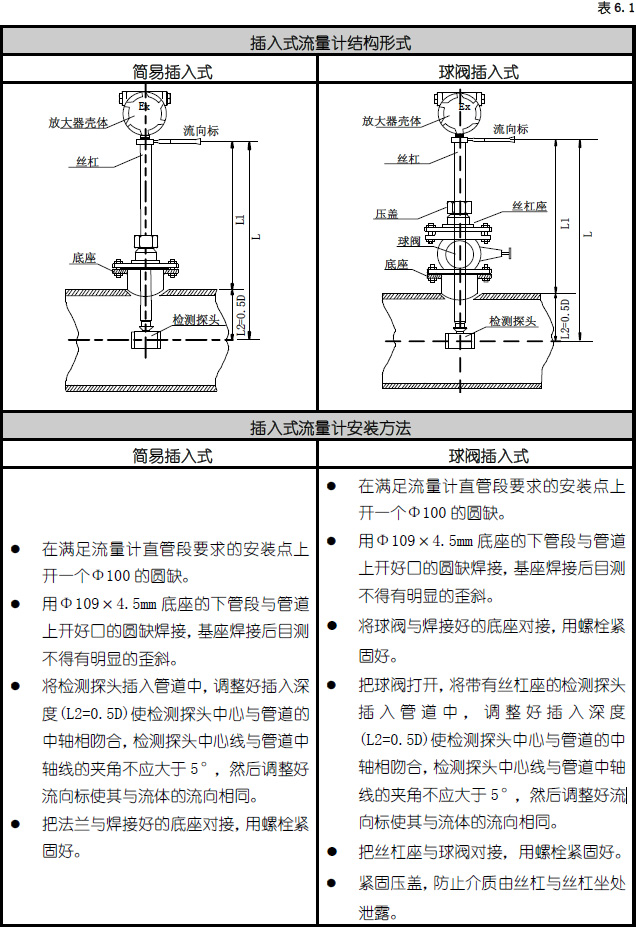

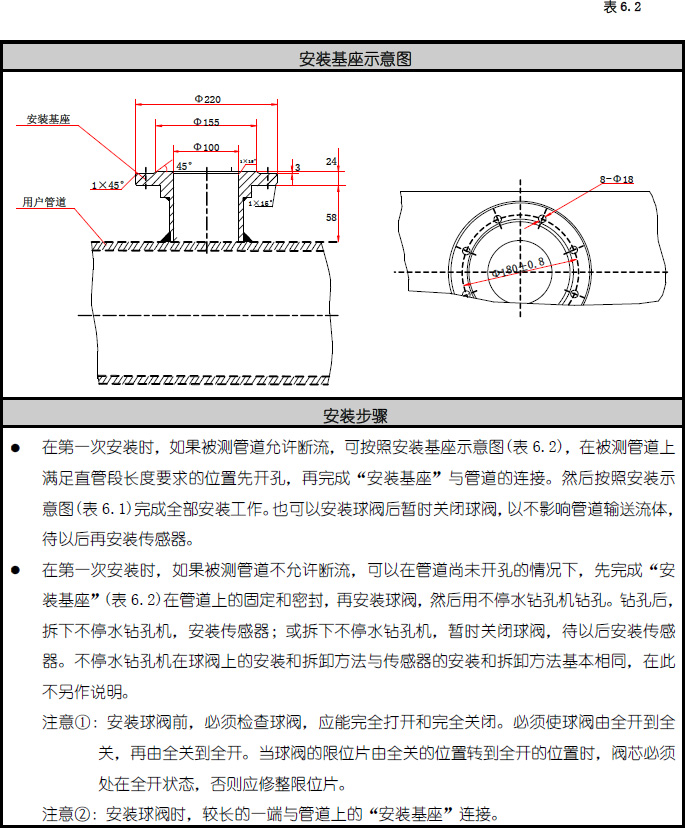

六、結構形式與安裝方法

注：對直管段要求：流量計上游直管段長度不應小于20D，下游直管段長度不應小于7D。若直管段長度不能滿足此要求，可在具備現場標定條件的情況下進行現場標定后，采用現場標定的儀表系數K。
