產品概述

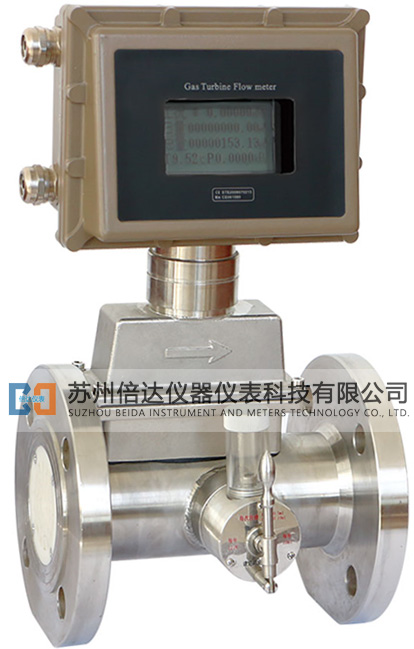

　　LWQ型氣體渦輪流量計是我公司總結多年的經驗研制，并采用多項創新技術而開發成功的新一代產品，主要性能指標達到先進水平，可替代同類進口產品。產品直接測量氣體的工況體積流量和總量，可通過配置體積修正儀，測量氣體的溫度、壓力、標況體積流量和總量，是城市燃?xì)赓Q(mào)易計量及工業氣體計量和檢測的高性能儀表。

產品特點
　　■ 集微處理器、溫度傳感器、壓力傳感器于一體，直接測量被測介質的流量、溫度和壓力，并自動進行流量的溫壓補償和壓縮因子修正運算。
　　■ 采用低功耗設計，可用鋰電池供電，電池可連續使用2年以上；同時也可外接電源。
　　■ 儀表具有脈沖信號輸出、4-20mA模擬信號輸出、RS485（MODBUS-RTU 協議）通訊輸出；同時還有IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算。
　　■ 專用液晶顯示屏（帶背光），讀數直觀方便，可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量以及測量介質的溫度、壓力等參數。
　　■ 具有實時數據存儲功能，可防止儀表突然掉電時數據丟失，在停電狀態下，內部數據可長期性保存。
　　■ 可靠的電磁兼容設計，抗干擾性能好，可靠性高，滿足JJG1037-2008標準的電磁兼容實驗要求。
　　■ 采用進口儀表專用精密軸承，耐磨性好，穩定程度高；同時提高了儀表的下限靈敏度，低始動流量。

技術參數

執行標準	封閉管道中氣體流量的測量—渦輪流量計（GB/T18940-2003）
公稱通徑	DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400
連接方式	法蘭連接型、螺紋連接型
準確度等級	1.5、1.0
量程比	1:10~1:30
工作電源	表體：304不銹鋼或鑄鋁
	葉輪：鋁合金
	轉換器：鑄鋁
使用條件	環境溫度:-30～+60℃；相對濕度:5%～90%；介質溫度:-20～+80℃；大氣壓力:86kPa～106kPa
防護等級	IP65
工作電源	A．外電源：+24VDC±15%,紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
	B．內電源：1組3.6V10AH鋰電池
信號輸出	脈沖信號 、4-20mA電流信號、控制信號
通訊輸出	RS485通訊 等
實時記錄	日記錄、定時間間隔記錄
信號接口	內螺紋M20×1.5或其他
防爆等級	ExdIICT6Gb

流量范圍

公稱通徑 DN(mm)	型號規格	量程范圍 (m3/h)	始動流量 (m3/h)	耐壓等級 (MPa)	最大壓損*2 （kPa）	安裝方式
							重量
25	S	4-40	≤1.3	1.6 2.5 4.0 6.3	1.5	法蘭 螺紋*	10
40	S	6-65	≤1.3		1.5		12
50	S1	7-70	≤1.3		0.5		15
	S2	10-100	≤1.6		1.0		15
	S3	16-160	≤2.4		1.0		15
65	S	15-200	≤2.4		1.0		16
80	S1	13-250	≤3.0		2.5	法蘭	16
	S2	20-400	≤5.0		1.0		16
100	S1	20-400	≤4.2		1.5		24
	S2	32-650	≤6.7		1.0		24
125	S	40-800	≤7.8		1.0		24
	S1	32-650	≤10.0		1.3		22
150	S2	50-1000	≤11.0		2.0		45
	S3	80-1600	≤12.0		0.5		45
200	S1	80-1600	≤16.0		1.0		62
	S2	130-2500	≤20.0		0.5		62
250	S1	130-2500	≤22.0		1.5		80
	S2	200-4000	≤25.0		1.5		80
300	S	320-6500	≤35.0		1.0		87
350	S	400-8000	≤40.0		1.5		105
400	S	650-13000	≤55.0		2.0		125
