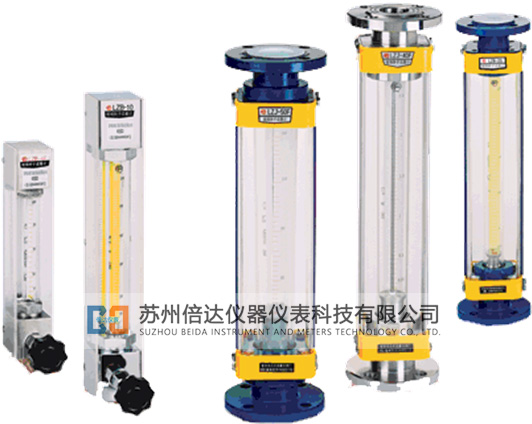

LZB系列玻璃轉子流量計是帶有透明錐管、能直接觀察介質流動狀態的指示型儀表，用來測量清潔、非混濁液體、氣體等單項介質的流量。廣泛應用于化工、石油、輕工、醫藥、化肥、環保、冶金等工業生產部門和科學實驗單位，儀表具有結構簡單、維修方便、價格便宜等優點，在國內外得到了普遍使用。

測量原理

流量計測量部分為一根垂直安裝的錐形玻璃管（透明管）及在內可以上下移動的浮子所組成，錐管大端向上，當流體自下而上流經玻璃管時，在浮子上、下之間產生壓差，浮子在此壓差作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三者的合力相等時，浮子處于平衡位置，即此時為流體的瞬時流量。

技術指標
　　量程比 10:1 5:1
　　準確度 2.5 4
　　介質溫度 普通型4℃-100℃ 防腐型4℃-60℃
　　防腐材料 接觸介質部分采用F4或F46

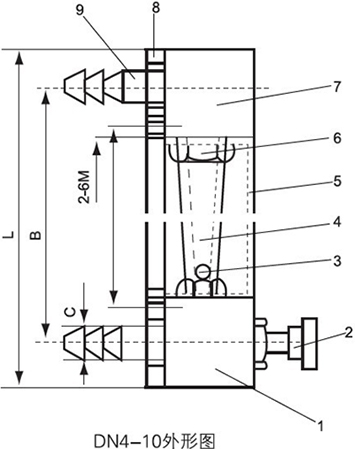

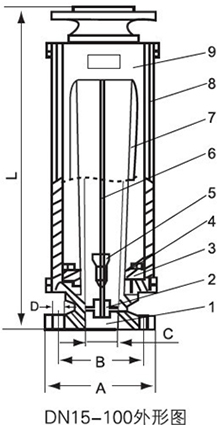

安裝尺寸

型號	A	B	L	C	D
LZB-3	110	132	150	?6或M8*1	28x24
LZB-4	170	208	238	?12	40x35
LZB-6
LZB-10
LZB-15	?95	?65	?470	?15	4-?14
LZB-25	?115	?65	?470	?25	4-?14
LZB-40	?145	?110	?570	?40	4-?18
LZB-50	?160	?125	?570	?50	4-?18
LZB-80	?185	?150	?660	?80	4-?18
LZB-100	?205	?170	?660	?100	4-?18

流量選擇

公稱通徑 DN(mm)	型號	測量范圍		錐管長度 (mm)	總長度 (mm)	準確度等級		工作壓力 MPa
		液體	氣體			LZB	LZB-F
? 3	LZB-3	0.4~4ml/min	6~60ml/min	120	150	4	4	≤0.25
		0.6~6ml/min	10~100ml/min
		1~10ml/min	16~160ml/min
		1.6~16ml/min	25~250ml/min
		2.5~25ml/min	40~400ml/min
		4~40ml/min	60~600ml/min
		6~60ml/min	100~1000ml/min
		10~100ml/min	160~1600ml/min
? 4	LZB-4	1~10L/h	16~160L/h	160	238	4   2.5	4	≤1.0
		1.6~16L/h	25~250L/h
		2.5~25L/h	40~400L/h
? 6	LZB-6	2.5~25L/h	40~400L/h
		4~40L/h	60~600L/h
		6~60L/h	100~1000L/h
? 10	LZB-10	6~60L/h	100-1000L/h
		10~100L/h	160~1600L/h
		16~160L/h	250~2500L/h
? 15	LZB-15 LZB-15F	16~160L/h	0.25~2.5m3/h	350	470	2.5		≤0.6
		25~250L/h	0.4~4m3/h
		40~400L/h	0.6~6m3/h
? 25	LZB-25 LZB-25F	40~400L/h	1~10m3/h				2.5
		60~600L/h	1.6~16m3/h
		100~1000L/h	2.5~25m3/h
? 40	LZB-40 LZB-40F	160~1600L/h	4~40m3/h	430	570
		250~2500L/h	6~60m3/h
? 50	LZB-50 LZB-50F	0.4~4m3/h	10~100m3/h	450
		0.6~6m3/h	16~160m3/h
? 80	LZB-80	1~10m3/h	50~250m3/h	500	660	2.5		≤0.4
	LZB-80F	1.6~16m3/h	80~400m3/h
? 100	LZB-100 LZB-100F	5~25m3/h	120~600m3/h
		8~40m3/h	200~1000m3/h

注：特殊規格、特殊流量可定做。
