產品概述
　　PCM260 液位變送器由高性能擴散硅壓阻式壓力傳感器作為測量元件，把與液位深度成正比的液體靜壓力準確測量出來，并經過信號調理電路轉換成標準（電流或電壓）信號輸出，建立起輸出信號與液體深度的線性對應關系，實現對液體深度的測量。產品精度高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。適用于石油、化工、電廠、城市供水、水文勘探領域的液位測量與控制。
　　經過長期老化及穩定性篩選，產品性能穩定可靠，能夠適用應用于環境比較惡劣的露天現場，同時能夠現場液位顯示，零點，滿程可遷移。

注意：
　　1 文件不要誤用。
　　2 本選型中的信息僅供參考，不可用此文件作為產品安裝指導。
　　3 在產品說明書上提供了完整的安裝、操作和維護資料。
　　4 錯誤的使用，會導致危險和人身傷害。

特點
　　■ 擴散硅壓阻傳感器
　　■ 探頭投入式測量方式，安裝簡單方便
　　■ 用于液位測量
　　■ 多重防護結構設計，防護能力高
　　■ 有液晶顯示可選擇
　　■ 款式多樣，適合工業的各種場合要求
　　■ 選用防腐不銹鋼材料，適合多種場合

用途及行業
　　靜壓液位，液灌，污水，工業用水，水池，水井，河流，海水，湖泊等

注意：
　　1 切勿用硬物碰觸膜片，會導致隔離膜片損壞。
　　2 安裝前請仔細閱讀產品使用說明書，并核對產品的相關信息。
　　3 嚴格按照接線方式接線，否則會導致產品損壞和其他潛在故障。
　　4 錯誤的使用，會導致危險和人身傷害。


產品選用與安裝示意（僅供參考）
一、產品選用

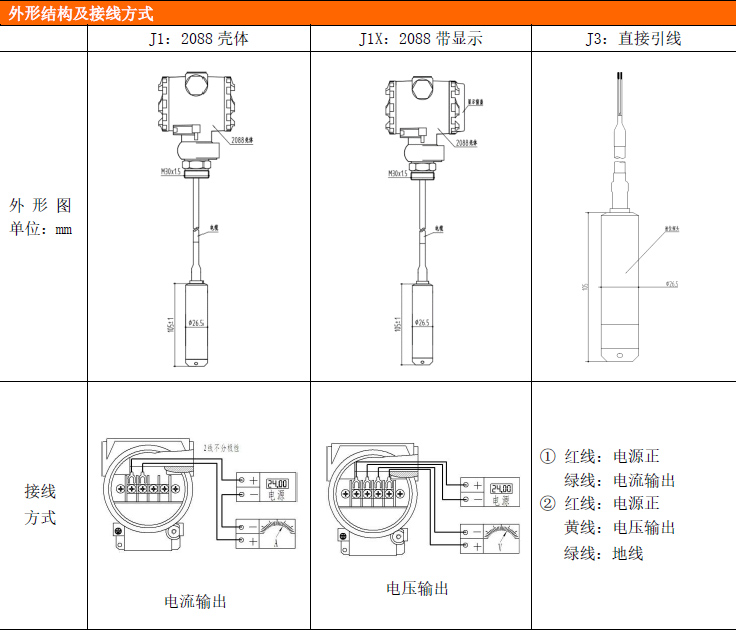

　　1、露天工況推薦選用帶 2 088 殼體型液位 變送器。若在露天工況下選用直接引線型液位變送器，客戶接
線端需接防水接線盒或其他密封措施。
　　2、當產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確當產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對變送器損壞的概率。保產品及電源可靠接地，可降低雷電對變送器損壞的概率。

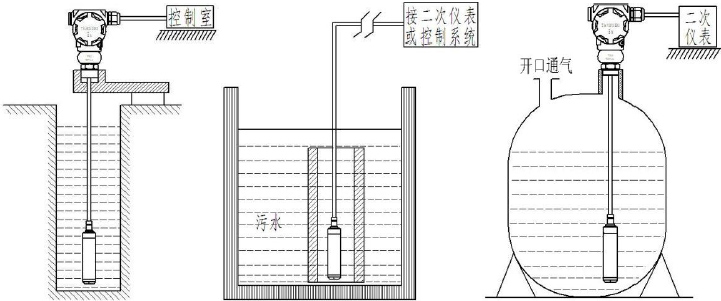

二、靜水中安裝（深井、水池、液灌等）


安裝提示：
　　1、在開口的容器中測量靜止流體液位時，把液位變送器垂直投入到容器的底部，在容器的開口處將連接變送器的電纜線和接線盒固定。
　　2、當介質粘稠度較大是（如污水池）可以加裝套管或者支架，保證變送器可以投入帶容器的底部。
　　3、露 天安裝時，應盡量把變送器接線盒置于通風干燥處，避免強光直接照射和雨淋，造成殼體溫度過高或進水，進而損壞內部電路板。

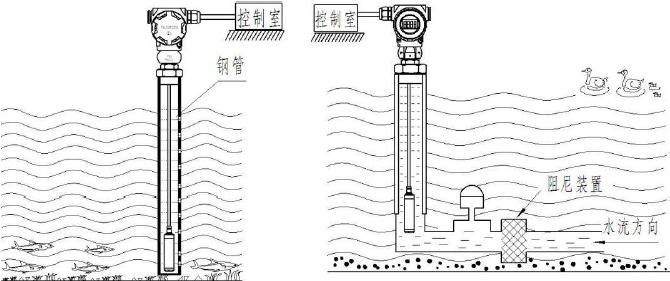

三、動水中安裝（江河、河流、湖泊等）


安裝提示：
　　1、在流動的水中測量水位時，介質波動較大的情況下，可以在水道中插入一根鋼管，內徑≥ 5 厘米，在侵入水中的管子位于水流方向的反向不同高度開若干個Φ 5 左右的小孔，使水進入管中，在管的出口處將電纜線和接線盒固定。
　　2、在水道介質波動和泥沙較大時，還可以通過加裝阻尼裝置的方法過濾泥沙和消除動態壓力和波浪的不利影響，保證測量準確度。

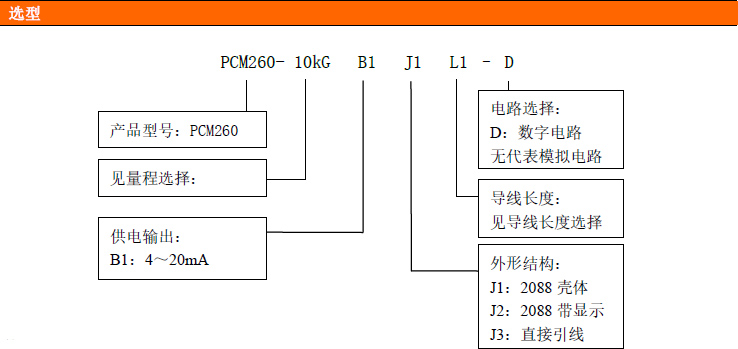

舉例：PCM260-10kGB1J1L1

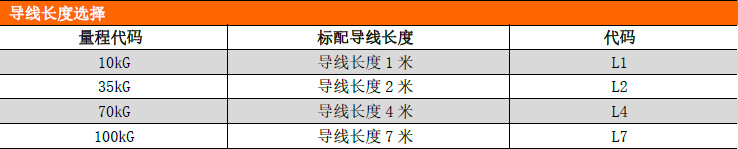

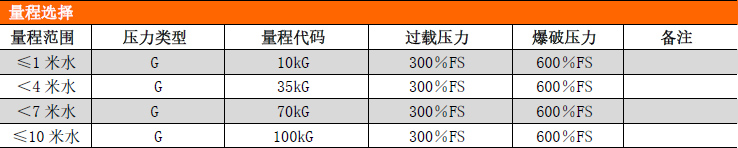

　　表示型號為PCM260，10kPa表壓芯體，4～20mA輸出，2088殼體，導線長度1。
注：默認導線材質為聚氨酯。

選配件
　　1、液位導線長度超出標配導線長度以外的部分
　　2、PCM260防堵防護罩（內含過濾網）
　　3、防護帽孔擋擋片
　　4、2088殼體可選抗干擾板
